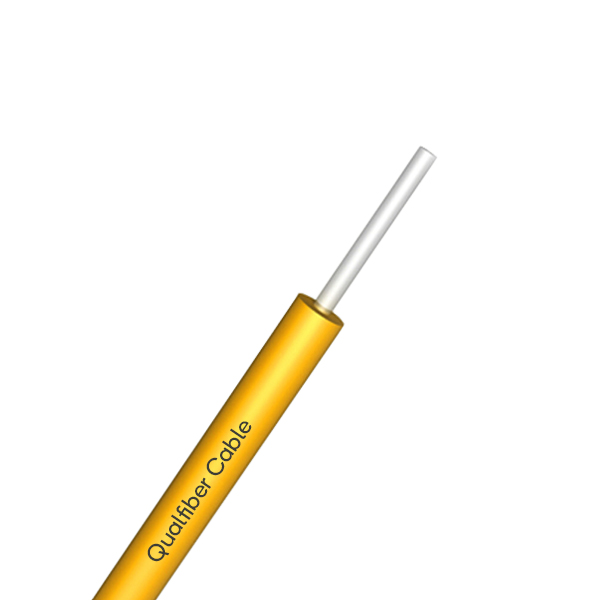

Qu'est-ce que le GJFJV
GJ—–Câble optique intérieur pour les communications
F—–Élément de renfort non métallique
J—–Structure de revêtement serré du câble optique
V—–Gaine en PVC
Il existe plusieurs options pour le diamètre extérieur du câble optique. On trouve couramment les modèles 1,6 mm, 1,8 mm, 2,0 mm, 2,4 mm, 3,0 mm et d'autres. L'âme intérieure peut comporter des fibres monomode et multimode.
Détails de construction du câble:
| Paramètres techniques: | |||||||
| Diamètre extérieur (MM) | 0,6 | Poids (kg) | 0,7 | ||||
| 0,9 | 0,9 | ||||||
| Température de stockage （℃） | -20 + 60 | ||||||
| Rayon de courbure minimum (mm) | Long terme | 10D | |||||
| Courbure min. minimum (mm) |
Court terme | 20D | |||||
| Min admissible (N) |
Long terme | 50 | |||||
| Min admissible (N) |
Court terme | 100 | |||||
| Charge d’écrasement (N / 100 mm) | Long terme | 80 | |||||
| Charge d’écrasement (N / 100 mm) | court terme | 100 | |||||
Caractéristique de fibre
| Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | —- | —- | |||
| Dispersion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispersion |
| 1625 nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Bande passante | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Bande passante |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longueur d’onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pente sans dispersion | nm | ≤0,092 | ≤0,091 | —- | —- | —- | |
| PMD Maximum Fibr individuel | ≤0,2 | ≤0,2 | —- | —- | ≤0,11 | ||
| Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | —- | —- | —- | |
| Longueur d’onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Longueur d’ λcc |
nm | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | —- | —- | —- |
| 1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | —- | —- | —- | |
| Numérique (NA) |
—- | —- | 0,200 + / -0,015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Pas (moyenne de la ) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Dicontinuité | |||||||
| Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformité d’atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
| Dimater de noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revêtement / paillette erreur concentrique |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Revêtement non circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Erreur de conentricité cœur / gaine | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (rayon) | euh | ≤4 | ≤4 | —- | —- | —- | |
Paquet
| 1. matériau d’emballage: tambour en bois + boîte en carton | |||||||
| 2.Longueur d’emballage: la longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible si le client le demande |
Marquage des câbles et marquage des enrouleurs de câbles
La gaine du câble doit être marquée de caractères blancs selon les exigences du client.
