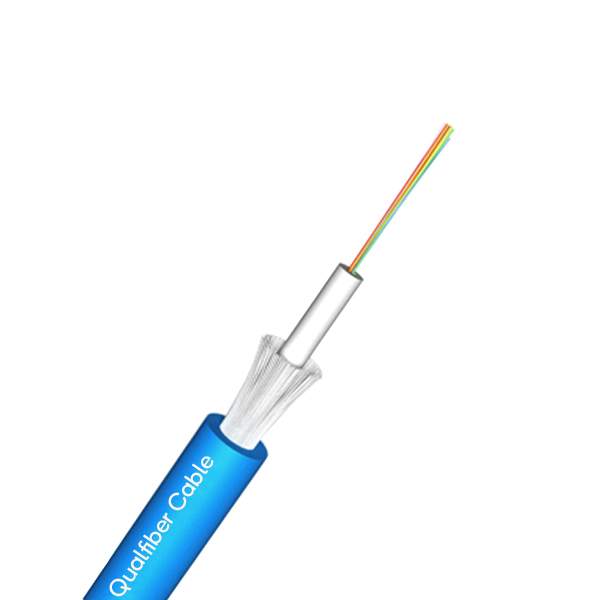

Cable de fibra óptica GJFXKTV de 12 núcleos con miembro de resistencia de hilo de fibra de vidrio e, cable de fibra GJFXKTV, cable de fibra de vidrio e, cable de fibra óptica GJFXKTV con vidrio e
Color estándar de la fibra
El color de las fibras individuales deberá estar de acuerdo con la tabla siguiente:
Color de la fibra
El color de la cubierta exterior del cable: Amarillo. El color de los cables de conexión: Amarillo.
Característica mecánica del cable
| Artículos | Diámetro del cable | Peso | |||||
| 2 núcleos | 6.0 ± 0.5 | 45.00kg / km | |||||
| 4 núcleos | 6.0 ± 0.5 | 45.00kg / km | |||||
| 6 núcleos | 6.0 ± 0.5 | 45.00kg / km | |||||
| 8 núcleos | 6.0 ± 0.5 | 45.00kg / km | |||||
| 10 núcleos | 6.0 ± 0.5 | 45.00kg / km | |||||
| 12 núcleos | 6.0 ± 0.5 | 45.00kg / km | |||||
| Temperatura de almacenamiento （℃） | -20 + 60 | ||||||
| Radio de curvatura mínimo (mm) | A largo plazo | 10D | |||||
| Doblado Min (mm) |
Término corto | 20D | |||||
| Mínimo permitido (N) |
A largo plazo | 600 | |||||
| Mínimo permitido (N) |
Término corto | 1300 | |||||
| Carga de aplastamiento (N / 100 mm) | A largo plazo | 200 | |||||
| Carga de aplastamiento (N / 100 mm) | término corto | 1000 | |||||
Característica de la fibra
| Estilo de fibra | Unidad | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5 / 125 |
MM OM3-300 |
|
| condición | Nuevo Méjico | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atenuación | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | —- | —- | |||
| Dispersión | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispersión |
| 1625nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Ancho de banda | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Ancho de banda |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pendiente de dispersión cero | Nuevo Méjico | ≤0.092 | ≤0.091 | —- | —- | —- | |
| PMD fibra individual máxima | ≤0.2 | ≤0.2 | —- | —- | ≤0.11 | ||
| Valor de enlace de diseño de PMD | Ps (nm2 * k m) |
≤0.12 | ≤0.08 | —- | —- | —- | |
| Longitud de onda de corte de fibra λc | Nuevo Méjico | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Cable cutoff longitud de onda λcc |
Nuevo Méjico | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | um | 9.2 +/- 0.4 | 9.2 +/- 0.4 | —- | —- | —- |
| 1550nm | um | 10.4 +/- 0.8 | 10.4 +/- 0.8 | —- | —- | —- | |
| Numérico (NA) |
—- | —- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| Paso (media de ) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Irregularidades sobre la length and point |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Discontinuidad | |||||||
| Diferencia coefficient |
dB / km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Atenuación de uniformidad | dB / km | ≤0.01 | ≤0.01 | ||||
| Diámetro central | um | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| Diámetro de revestimiento | um | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| Revestimiento de no circularidad | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diámetro de recubrimiento | um | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revestimiento / pinzón error concéntrico |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Recubrimiento no circularidad | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Error de concentricidad del núcleo / revestimiento | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Rizo (radio) | um | ≤4 | ≤4 | —- | —- | —- | |
Paquete
| 1.material de embalaje: tambor de madera | |||||||
| 2.Longitud de embalaje: la longitud estándar del cable debe ser de 2 km. Otra longitud de cable también está disponible | |||||||
| si es requerido por el cliente |
Marcado de cable y marcado de carrete de cable
La cubierta del cable se marcará con caracteres blancos de acuerdo con los requisitos del cliente.
