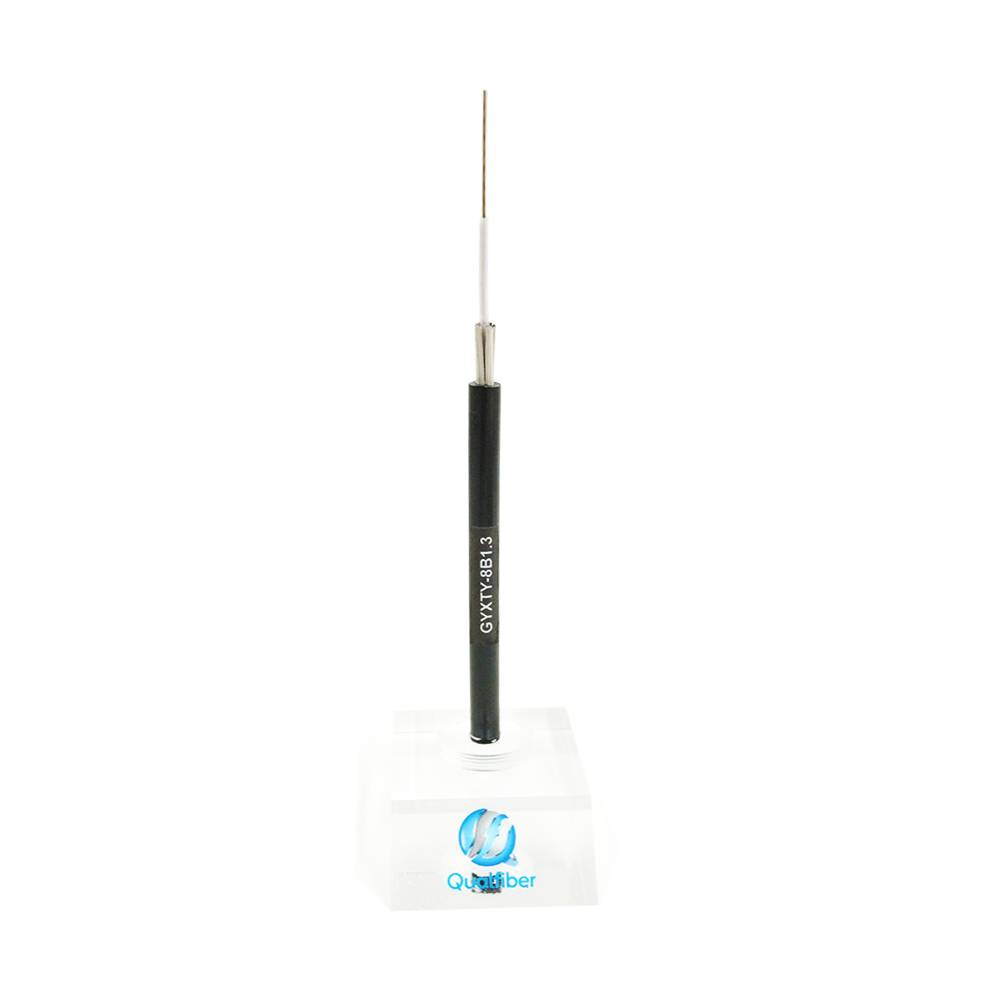

Cable óptico de tubo único armado con alambre de acero, con las fibras alojadas en un tubo holgado de protección. El núcleo del cable se protege con gel para evitar la entrada y migración de agua, y se refuerza con armadura de alambre de acero. El conjunto se recubre con una cubierta exterior de polietileno negro.
Cable cross-section
Cable Specification
2.1 Introducción
Tubo suelto central único, relleno de gelatina, alambres de acero blindado y cubierta exterior de PE.
2.2 Código de color de
la fibra El color de la fibra en cada tubo comienza desde el No. 1 Azul.
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Color |  |
 |
 |
 |
 |
 |
| No. | 7 | 8 | 9 | 10 | 11 | 12 |
| Color |  |
 |
 |
 |
 |
 |
| No. | 13 | 14 | 15 | 16 | 17 | 18 |
| Color |  |
 |
 |
 |
 |
 |
| No. | 19 | 20 | 21 | 22 | 23 | 24 |
| Color |  |
 |
 |
 |
 |
 |
Nota: * S100 significa círculo negro de intervalo de 100 mm.
* Por el efecto de la luz y otros elementos, el color real puede tener una pequeña aberración, los colores de arriba en la imagen son solo de referencia.
2.3 Código de color para tubo suelto
El color del tubo es natural o blanco
.
2.4 Estructura del cable y parámetro
| SN | Articulo | Unidad | Valor |
| 1 | No. de fibras | contar | 8 ~ 16 |
| 2 | Diametro del tubo | mm | 3.6 |
| 3 | Alambres de acero | mm | 1.0 |
| 4 | Diámetro del cable | mm | 9,7 |
| 5 | Peso del cable | kg / km | 155 |
| 6 | Tensión a corto plazo | norte | 2500 |
| 7 | Flechazo a corto plazo | N / 100 mm | 2000 |
3. Características del cable óptico
3.1 min. radio de curvatura para la instalación
Estático: 15 x diámetro del cable
Dinámico: 30 x diámetro del cable
3.2 Rango de temperatura de aplicación
Operation: – 10℃ ~ +60℃
Instalación: -10 ℃ ~ + 60 ℃
Storage/transportation: – 40℃ ~ +60℃
3.3 Principal prueba de rendimiento mecánico y ambiental
| Articulo | Método de prueba | Condición de aceptación |
| Resistencia a la tracción IEC 794-1-2-E1 |
– Carga: tensión a corto plazo – Length of cable: about 50m |
– Tensión de fibra £ 0.6% – No fiber break and no sheath damage. |
| Prueba de aplastamiento IEC 60794-1-2-E3 |
– Carga: aplastamiento a corto plazo – Load time: 1min |
– Cambio de pérdida £ 0.05dB@1550nm – No fiber break and no sheath damage. |
| Prueba de impacto IEC 60794-1-2-E4 |
– Puntos de impacto: 3 – Times of per point: 1 – Impact energy: 5J |
– Cambio de pérdida £ 0.1dB@1550nm – No fiber break and no sheath damage. |
4. Características de la fibra
óptica Información de la fibra G652
Diámetro del campo de modo (1310 nm): 9,2 mm ± 0,4 mm
Diámetro del campo de modo (1550 nm): 10,4 mm ± 0,8 mm
Longitud de onda de corte de la fibra cableada (l cc ): £ 1260 nm
Atenuación a 1310 nm: Atenuación de £ 0.36dB / km
a 1550nm:
pérdida de flexión de
dispersión de
Dispersión a 1550nm: £ 18ps / (nm • km)
Pendiente de dispersión a longitud de onda de dispersión cero: £ 0.092ps / (nm 2• km)
