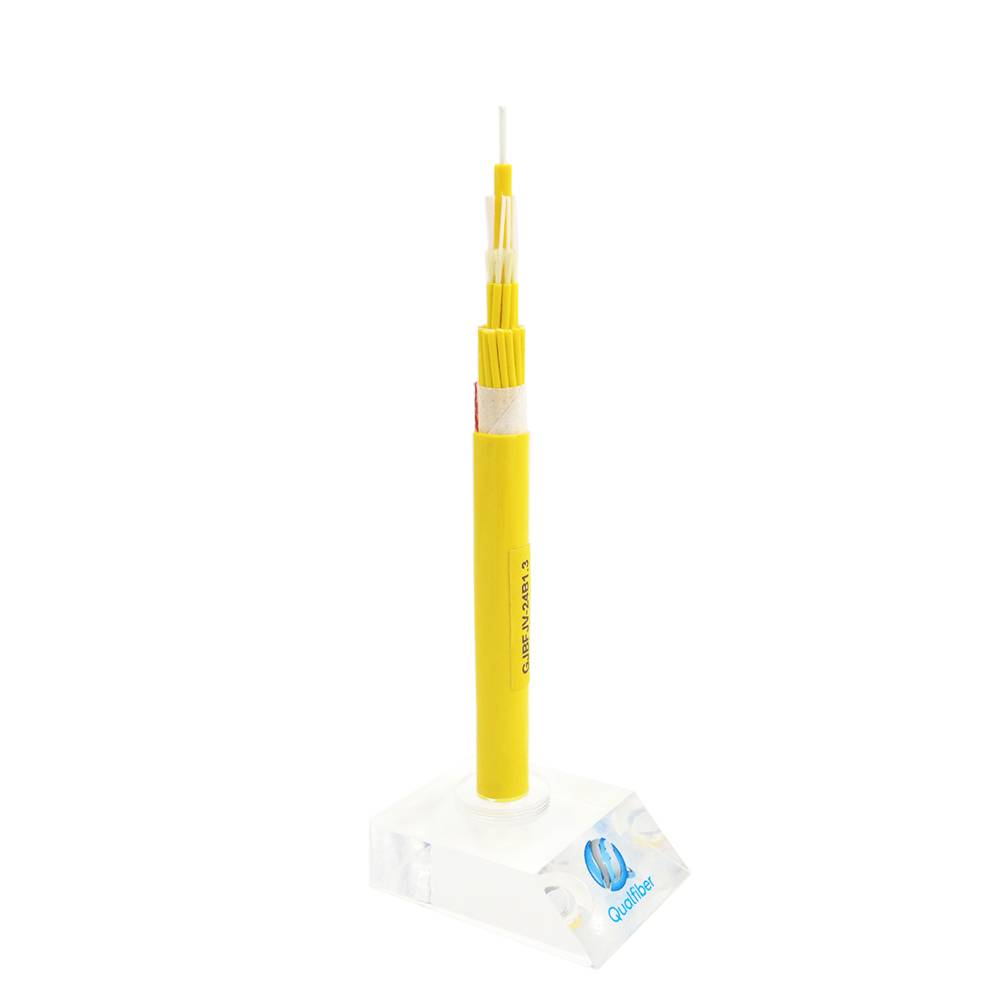

Cable de fibra óptica GJBFJV de 24 núcleos, cable break-out de distribución interior. El cable break-out multiuso utiliza cable símplex (fibra ajustada de 2,0 mm, hilo de aramida como elemento de refuerzo) como subunidad. Un plástico reforzado con fibra (FRP) se sitúa en el centro del núcleo como elemento de refuerzo no metálico. Las subunidades se trenzan alrededor del núcleo del cable. A continuación, el cable se completa con una cubierta LSZH.
Datos técnicos
| No. de cable | 24 | |||
| Modelo de fibra | G.652D | |||
| Diseño (StrengthMember + Tube) | 1 + 9 + 15 | |||
| Miembro de fuerza central | Material | MDPE | ||
| Diámetro （± 0.06） mm | 5.0 | |||
| Líneas apretadas | Material | CLORURO DE POLIVINILO | ||
| Espesor （± 0.03） mm | 0,32 | |||
| Diámetro （± 0.06） mm | 0.9 | |||
| Miembro de fuerza | Material | Hilo de aramida | ||
| Vaina interior | Material | LSZH | ||
| Espesor （± 0.2） mm | 0,5 | |||
| Diámetro （± 0.2） mm | 2.5 | |||
| Vaina exterior | Material | LSZH | ||
| Espesor （± 0.2） mm | 1.7 | |||
| Diámetro del cable （± 0.2） mm | 18,4 | |||
| Longitud de cable （± 10） kg / km | 325 | |||
| Atenuación | 1310nm | dB / km | 0.8 | |
| 1550nm | 0.6 | |||
| Resistencia a la tracción permitida | Término corto | norte | 1320 | |
| A largo plazo | 400 | |||
| Resistencia de aplastamiento permitida | Término corto | N / 100 mm | 1000 | |
| A largo plazo | 300 | |||
| Min. Radio de curvatura | Sin tensión | 10.0 × Cable-φ | ||
| Bajo tensión máxima | 20.0 × Cable-φ | |||
| Rango de temperatura de operación （℃） | -10 ~ + 40 | |||
Las propiedades de la fibra óptica monomodo (Rec. UIT-T G.652.D )
| Articulo | Especificación |
| F Iber t ipo | Modo singular |
| Material de fibra | Sílice dopada |
| Coeficiente de atenuación @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
£ 0.36 dB/km £ 0.32 dB/km £ 0.22 dB/km £ 0.30 dB/km |
| Punto discontinuidad | £ 0.05 dB |
| Longitud de onda de corte de cable | £ 1260 nm |
| Longitud de onda de dispersión cero | 1300 ~ 1324 nm |
| Pendiente de dispersión cero | £ 0.09 2 ps / (nm 2 .km) |
| Dispersión cromática @ 128 8 ~ 133 9 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1 625 nm |
£ 3,5 ps / (nm. Km) £ 5,3 ps / (nm . Km) £ 18 ps / (nm . Km) £ 22 ps / (nm . Km) |
| PMD Q (promedio en cuadratura *) | £ 0. 2 ps / km 1/2 |
| Diámetro del campo de modo a 1310 nm | 9.2 ± 0.4 um |
| Core / revestimiento | £ 0. 5 um |
| Diámetro de revestimiento | 125.0 ± 0.7 um |
| Revestimiento de no circularidad | £ 1.0 % |
| Diámetro de recubrimiento primario | 245 ± 10 um |
| Prueba de nivel de prueba | 100 kpsi (= 0.69 Gpa), 1% |
| Dependencia de temperatura 0oC ~ + 70oC @ 1310 y 1550nm |
£ 0.1 dB / km |
Marcado de la vaina
El color de la marca es blanco, pero si es necesario remarcar, la marca de
An occasional unclear of length marking is permitted if both of the vecinas son claras.
El dos extremos del cable están sellados con tapas termorretráctiles para evitar la entrada de agua.
