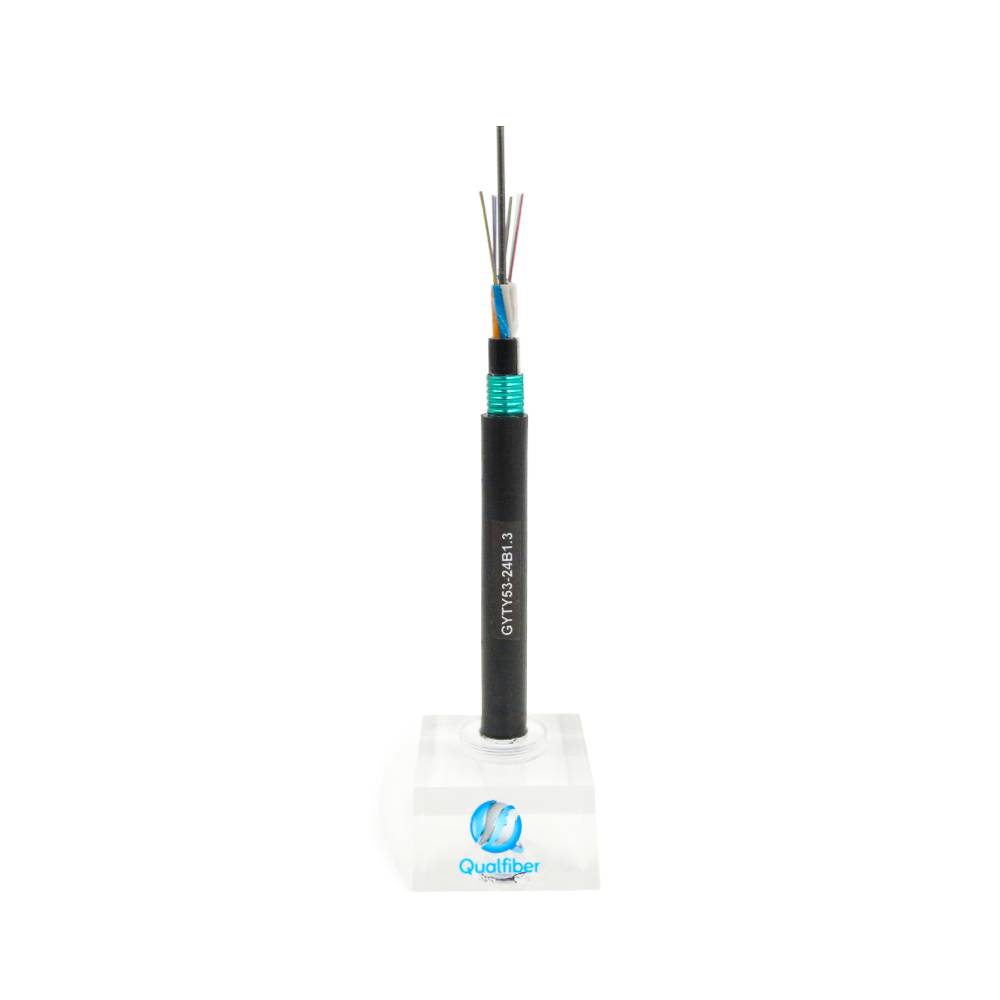

GYTY53 (élément de renfort métallique, type rempli câblé en couches à tube libre, gaine en polyéthylène, armure en feuillard d'acier ondulé enveloppé longitudinalement, câble à fibre optique extérieur gainé de polyéthylène pour les communications). La structure du câble optique consiste en une fibre optique monomode ou multimode logée dans un tube libre en plastique à haut module rempli d'un composé étanche. Le centre de l'âme du câble est un élément de renfort métallique. Pour certains câbles à fibre optique, l'élément de renfort métallique est également extrudé avec une couche de polyéthylène (PE). Le tube libre (et le cordon de remplissage) est toronné autour de l'élément de renfort central pour former une âme de câble compacte et circulaire, et les interstices de l'âme sont remplis de composés bloquant l'eau. L'âme du câble est extrudée avec une gaine intérieure en polyéthylène, et le feuillard d'acier revêtu de plastique sur les deux faces est enveloppé longitudinalement puis la gaine en polyéthylène est extrudée.
Détails de construction du câble:
| Nombre de fibres | 24-288 cœurs | |||||||
| Corde de remplissage | 4-0 | |||||||
| Barrière contre l’humidité | Système de blocage de l’eau | |||||||
| Membre de la force centrale | Matériel | Fil d’acier / FRP | ||||||
| Taille | 1,4 mm | |||||||
| Remplissage de tube | Composé de remplissage de tube | |||||||
| Gaine intérieure | Matériel | PE / HDPE | ||||||
| Diamètre du | 2,0 mm | |||||||
| Tube lâche | Matériel | PBT | ||||||
| Diamètre du | Ф2,2 (extérieur / intérieur) | |||||||
| Blindé extérieur | Matériel | Ruban en aluminium / ruban en acier ondulé | ||||||
| Gaine extérieure | Matériel | PE / HDPE | ||||||
| Diamètre du | 1,7 ± 0,2 mm | |||||||
Couleur de fibre
Note: Color 13~24 will be marked with a black tracer. For black color, no need marked black tracer will use natural color instead.
Loose tube color
Câble Caractéristique mécanique
| coeur | Diamètre du câble | poids | |||||
| 24 core à 60core | 12,0 ± 0,2 mm | 150 ± 10 kg / km | |||||
| 62 core à 72core | 12,5 ± 0,5 mm | 210 ± 10kg / km | |||||
| 74 core à 96core | 14,1 ± 0,5 mm | 230 ± 10 kg / km | |||||
| 98 core à 144core | 16,5 ± 0,5 mm | 250 ± 10 kg / km | |||||
| Rayon de courbure minimum (mm) | Long terme | 10D | |||||
| Courbure min. Radius(mm) |
Court terme | 20D | |||||
| Min admissible Tensile Strength(N) |
Long terme | 3000 | |||||
| Min admissible Tensile Strength(N) |
Court terme | 4000 | |||||
| Min. Charge d’écrasement admissible (N / 100 mm) | Long terme | 1000 | |||||
| Min. Charge d’écrasement admissible (N / 100 mm) | court terme | 3000 | |||||
| Opération temperature （℃） |
-40 + 70 | ||||||
| Température d’installation（℃） |
-15 + 60 | ||||||
| Température de stockage （℃） |
-40 + 70 | ||||||
Caractéristique de fibre
| Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | —- | —- | |||
| Dispersion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispersion |
| 1625 nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Bande passante | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Bande passante |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longueur d’onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pente sans dispersion | nm | ≤0,092 | ≤0,091 | —- | —- | —- | |
| PMD Maximum Fibr individuel | ≤0,2 | ≤0,2 | —- | —- | ≤0,11 | ||
| Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | —- | —- | —- | |
| Longueur d’onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Longueur d’ wavelength λcc |
nm | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | —- | —- | —- |
| 1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | —- | —- | —- | |
| Numérique Aperture(NA) |
—- | —- | 0,200 + / -0.015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Pas (moyenne de la measurement) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Dicontinuité | |||||||
| Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformité d’atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
| Dimater de noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revêtement / paillette concentrically error |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Revêtement non circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Erreur de conentricité cœur / gaine | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (rayon) | euh | ≤4 | ≤4 | —- | —- | —- | |
Paquet
| 1. matériel d’emballage: tambour en bois | |||||||
| 2.Longueur d’emballage: la longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible | |||||||
| si requis par custome |
| Style de fibre | Unité | SM G652D | MM 50/125 | MM 62,5 / 125 | ||||
| État | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Atténuation | dB / km | ≤0.36/0.22 | ≤3,0 / 1,0 | ≤3,0 / 1,0 | ||||
| Diamètre de revêtement | euh | 125 ± 1 | 125 ± 1 | 125 ± 1 | ||||
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ||||
| Diamètre de revêtement | euh | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||||
