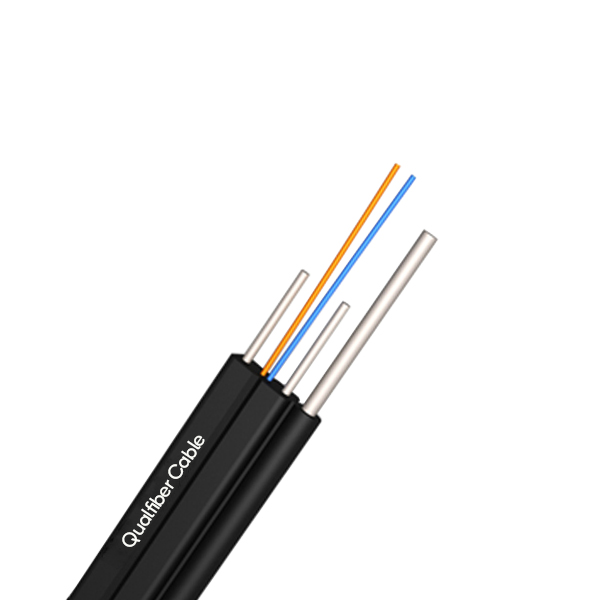

Le câble de dérivation aérienne tout diélectrique Uni-Tube est spécialement conçu pour les applications de fibre vers l'abonné. Il s'agit d'un câble entièrement diélectrique idéal pour les installations autoportantes de type goutte ainsi que pour les constructions à arrimage ou à conduit. L'élément de résistance globale du fil de verre est utilisé pour une protection mécanique supplémentaire. Deux éléments FRP intégrés pour améliorer la résistance à la traction.
Construction des câbles:
| Nombre de fibres | 1 ~ 24core | |||||||
| membre de force | Matériel | Fil d’acier galvanisé / FRP / KFRP | ||||||
| Diamètre du | 2 * (0,5 ~ 0,8) mm | |||||||
| Câble Messenger autoportant | Matériel | Fil d’acier galvanisé | ||||||
| Diamètre du | 1,0 mm | |||||||
| Gaine extérieure | Matériel | LSZH | ||||||
| Diamètre du | 1,8 ± 0,2 mm | |||||||
| Taille du câble (hauteur * largeur) | 2,0 (± 0,1) mm × 5,2 (± 0,2) mm | |||||||
| Épaisseur de gaine de câble | Max. 0,8 mm / min. 0,4 mm | |||||||
| Épaisseur de la gaine Messenger | 0,5 ~ 0,7 mm | |||||||
| Poids du câble | 1 ~ 2core | 18,2 kg | ||||||
| 4 ~ 6core | 18,5 kg | |||||||
| 8 ~ 24core | 54.0KG | |||||||
Couleur de fibre
Câble Caractéristique mécanique
| Articles | La description | ||||||
| Plage de température d’installation （℃） | -20 + 60 | ||||||
| Température de fonctionnement et de transport （℃） | -40 + 70 | ||||||
| Rayon de courbure minimum (mm) | Long terme | 15D | |||||
| Courbure min. minimum (mm) |
Court terme | 30D | |||||
| Min admissible (N) |
Long terme | 300 | |||||
| Min admissible (N) |
Court terme | 600 | |||||
| Charge d’écrasement (N / 100 mm) | Long terme | 1000 | |||||
| Charge d’écrasement (N / 100 mm) | court terme | 2200 | |||||
Caractéristique de fibre
| Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | —- | —- | |||
| Dispersion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispersion |
| 1625 nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Bande passante | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Bande passante |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longueur d’onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pente de dispersion nulle | nm | ≤0,092 | ≤0,091 | —- | —- | —- | |
| PMD Fibre individuelle maximale | ≤0,2 | ≤0,2 | —- | —- | ≤0,11 | ||
| Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | —- | —- | —- | |
| Longueur d’onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Cable cutoff λcc |
nm | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | —- | —- | —- |
| 1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | —- | —- | —- | |
| Numérique (NA) |
—- | —- | 0,200 + / -0,015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Pas (moyenne de la ) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Discontinuité | |||||||
| Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformité d’atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
| Diamètre du noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revêtement / paillette erreur concentrique |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Revêtement non-circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Erreur de concentricité cœur / revêtement | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (rayon) | euh | ≤4 | ≤4 | —- | —- | —- | |
Paquet
| 1. matériel d’emballage: tambour en bois | |||||||
| 2.Longueur d’emballage: la longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible | |||||||
| si requis par le client |
