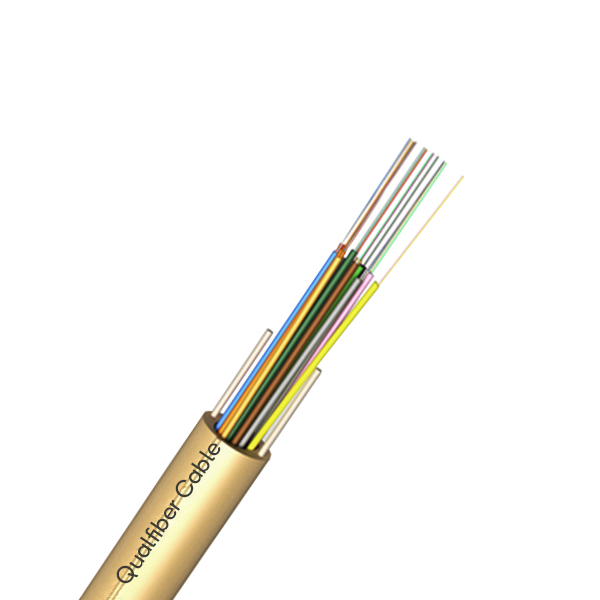

Ce câble comporte plusieurs fibres dans un unique revêtement de tube libre, protégées par une gaine retardatrice de flamme sans halogène (LSZH) ou d'autres gaines. Deux FRP sont placés de part et d'autre de la gaine.
Couleur standard de fibre
The color of the individual fibers, shall be in accordance with the table as below: The breakout cables color: Yellow
Couleur de la gaine extérieure du câble: jaune.
Colors of fiber core:
Loose Tube color
Câble Caractéristique mécanique
| Article | |||||||
| 48 noyaux | 10 | 78.00kg / km | |||||
| 72 cœurs | 11,5 | 90.00kg / km | |||||
| 96 cœurs | 12,5 | 115.00kg / km | |||||
| 144 noyaux | 14,5 | 135.00kg / km | |||||
| Température de stockage （℃） | -20 + 60 | ||||||
| Rayon de courbure minimum (mm) | Long terme | 10D | |||||
| Courbure min. minimum (mm) |
Court terme | 20D | |||||
| Min admissible (N) |
Long terme | 1000 | |||||
| Min admissible (N) |
Court terme | 2000 | |||||
| Charge d’écrasement (N / 100 mm) | Long terme | 1000 | |||||
| Charge d’écrasement (N / 100 mm) | court terme | 2000 | |||||
Caractéristique de fibre
| Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | —- | —- | |||
| Dispersion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispersion |
| 1625 nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Bande passante | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Bande passante |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longueur d’onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pente de dispersion nulle | nm | ≤0,092 | ≤0,091 | —- | —- | —- | |
| PMD Fibre individuelle maximale | ≤0,2 | ≤0,2 | —- | —- | ≤0,11 | ||
| Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | —- | —- | —- | |
| Longueur d’onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Longueur d’ λcc |
nm | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | —- | —- | —- |
| 1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | —- | —- | —- | |
| Numérique (NA) |
—- | —- | 0,200 + / -0,015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Pas (moyenne de la ) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Discontinuité | |||||||
| Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformité d’atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
| Diamètre du noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revêtement / paillette erreur concentrique |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Revêtement non-circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Erreur de concentricité cœur / revêtement | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (rayon) | euh | ≤4 | ≤4 | —- | —- | —- | |
Paquet
| 1. matériel d’emballage: tambour en bois | |||||||
| 2.Longueur d’emballage: la longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible | |||||||
| si requis par le client |
Marquage des câbles et marquage des enrouleurs de câbles
La gaine du câble doit être marquée de caractères blancs selon les exigences du client.
