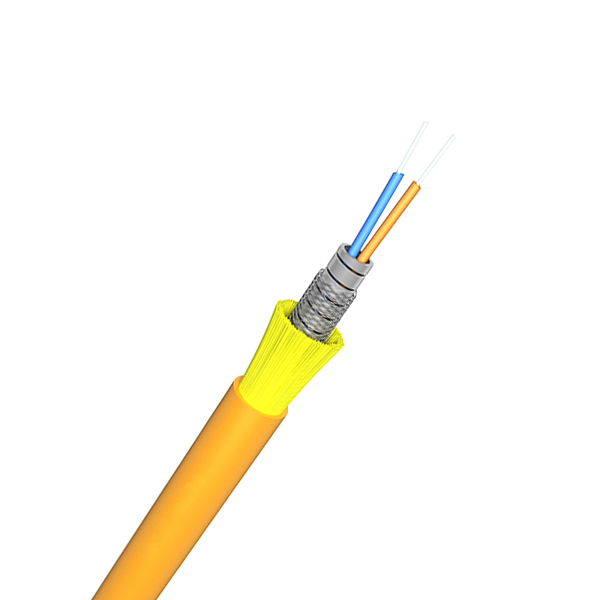

The armored cable is a special cable with a stainless steel tube inside the cable which could protect the fiber bite by ant, mouse related rodent animals. This cable could be used as normal electric wire.
| material | thickness (mm) | OD (mm) | ||||||||||||||||||||||
| tight buffered | 0.6 Simplex G657A2 tight-buffered LSZH blue | 0. 17±0.03 | 0.6±0.05 | 1.01 | ||||||||||||||||||||
| 0. 6 simplex G657A2 tight-buffered LSZH orange | 0. 17±0.03 | 0.6±0.05 | 1.01 | |||||||||||||||||||||
| armored | S S Spiral | / | 2.0±0.05 | 1.01km | ||||||||||||||||||||
| inner sheath | PE | level 1 PE material | 0. 55 ±0.05 | 3.3±0.1 | 4.556905375 | |||||||||||||||||||
| outer sheath | PE | level 1 PE material | 1.0±0.1 | 5. 8-6.0 | 14.762867 | |||||||||||||||||||
| yarn | Duport 800D*10 pcs | / | / | 0. 9696 | ||||||||||||||||||||
| packages | ||||||||||||||||||||||||
| printing | Qualfiber or according to customer’s requirement | |||||||||||||||||||||||
| Cable construction details: | ||||||||||||||||||||||||
| Technical Parameters: | ||||||||||||||||||||||||
| Out sheath Diameter | Inner sheath Diameter | Weight | Min.allowable Tensile Strength (N) | Min. allowable Crush Load (N/l00mm) | Min. Bending Radius (MM) | Storage temperature | ||||||||||||||||||
| (MM) | (MM) | (KG) | short term | long term | short term | long term | short term | long term | (*C) | |||||||||||||||
| 6.0 | 1.0 | 22.00 | 400 | 200 | 1000 | 500 | 20D | 10D | -40+80 | |||||||||||||||
| The standard color of fiber and tube .. The color of the tight buffer, shall be in accordance with the table as below: |
||||||||||||||||||||||||
| Standard Colour Identification | ||||||||||||||||||||||||
| No. | 1 | 2 | ||||||||||||||||||||||
| Fiber color | blue | orange | ||||||||||||||||||||||
| Tight buffer color | blue | orange | ||||||||||||||||||||||
| Cable Mechanical characteristic | ||||||||||||||||||||||||
| FIBER STYLE | G657A2 | |||||||||||||||||||||||
| Characteristics | Conditions | Specified Values | Units | |||||||||||||||||||||
| Attenuation | 1310nm | <0.35 | [dB/Km] | |||||||||||||||||||||
| 1383nm (afer H2-aging) | <0.35 | [db/Km] | ||||||||||||||||||||||
| 1490 nm | <0.23 | [db/Km] | ||||||||||||||||||||||
| 1550 nm | <0.21 | [db/Km] | ||||||||||||||||||||||
| 1625nm | <0.23 | [db/Km] | ||||||||||||||||||||||
| Attenuation vs.Wavelength | 1285-1330nm | <0.03 | [db/Km] | |||||||||||||||||||||
| Max. α differenee | 1525-1575nm | <0.02 | [db/Km] | |||||||||||||||||||||
| Zero dispersion wavelength | 1300-1324 | [nm] | ||||||||||||||||||||||
| Zero dispersion slope | <0.092 | ps/(n㎡xKm) | ||||||||||||||||||||||
| PMD | ||||||||||||||||||||||||
| Maximum Individual Fibre | <0.2 | [ps/km] | ||||||||||||||||||||||
| Link Design Value (M=20, Q=0.01% | <0.1 | [ps/km] | ||||||||||||||||||||||
| Typical value | 0.04 | [ps/km] | ||||||||||||||||||||||
| Cable cutoff wavelength λ | <1260 | [nm] | ||||||||||||||||||||||
| Mode field diameter (MFD) | 1310nm | 8.8±0.4 | [nm] | |||||||||||||||||||||
| 1550nm | 9.8±0.5 | [nm] | ||||||||||||||||||||||
| Effective group index of refraction | 131 Onm | 1.466 | ||||||||||||||||||||||
| 1550nm | 1.167 | |||||||||||||||||||||||
| Point discontinuities | 1310nm | <0.05 | [dB] | |||||||||||||||||||||
| 1550nm | <0.05 | [dB] | ||||||||||||||||||||||
| Geometrical Characteristics | ||||||||||||||||||||||||
| Cladding diameter | 124.8±0.7 | [um] | ||||||||||||||||||||||
| Cladding non | ||||||||||||||||||||||||
